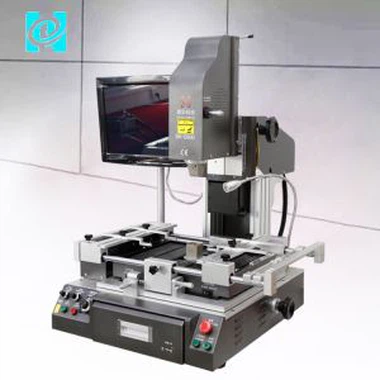

Máquina de retrabalho SMD da tela de toque de reflexão

Visualização rápida:

A máquina de retrabalho SMD Screen SMD do Refllow é uma peça de tecnologia altamente avançada e inovadora que revolucionou o processo de reparo de eletrônicos. Esta máquina é projetada especificamente para reformular a solda de montagem de superfície, parte integrante da fabricação moderna de eletrônicos. Com seus recursos e funcionalidades avançados, a máquina de retrabalho SMD de tela de toque do Aflow tornou -se indispensável para as indústrias que lidam com eletrônicos.

A máquina está equipada com uma interface de tela de toque fácil de usar, simplificando o processo de reparo. Além disso, seus recursos avançados permitem controle preciso da temperatura, garantindo que os componentes críticos do dispositivo eletrônico não sejam danificados durante o reparo. A máquina de retrabalho SMD da tela Touch Screen também é rápida e eficiente, reduzindo o tempo de inatividade e aumentando a produtividade.

1. Especificação

Espec
1	Poder	4900W
2	Aquecedor superior	Ar quente 800W
3	Aquecedor inferior Aquecedor de ferro	Ar quente 1200W, infravermelho 2800W 90w
4	Fonte de energia	AC220V ± 10% 50/60Hz
5	Dimensão	640*730*580mm
6	Posicionamento	O suporte a PCB em V-Groove pode ser ajustado em qualquer direção com equipamento universal externo
7	Controle de temperatura	K Termopar do tipo K, controle de loop fechado, aquecimento independente
8	Precisão da temperatura	± 2 graus
9	Tamanho da PCB	Máximo 500*400 mm min 22*22 mm
10	BGA Chip	2*2-80*80mm
11	Espaçamento mínimo de chips	0. 15mm
12	Sensor de temperatura externa	1 (opcional)
13	Peso líquido	45 kg

2.Main Recursos da estação de retrabalho DH-A1L BGA

1. Tela de toque com controle de plc: 3 perfis de temperatura podem ser exibidos, com uma precisão de temperatura de ± 1 grau.
2. 7- segmento Controle de temperatura: Pré-aquecimento, preservação de calor, aquecimento, soldagem 1, soldagem 2, resfriamento e queda de temperatura podem ser definidos.
3. Até 30 grupos podem ser armazenados: Os perfis podem ser analisados ​​e modificados diretamente na tela de toque.
4. 3 zonas de aquecimento independentes: Os perfis de temperatura de vários grupos e vários segmentos podem ser aplicados na primeira e na segunda zonas, enquanto a PCB é aquecida na terceira zona. Tempo de aquecimento, inclinação de temperatura, resfriamento e alarmes são exibidos na tela de toque.
5. Termoparo do tipo K.: Inclui um conector de teste de temperatura para monitorar a temperatura.
6. Função de alarme: Após soldar o BGA, a máquina será desligada se a temperatura for anormal. Também inclui proteção de excesso de temperatura.
7. Motor de ar transversal: Garante que o PCB permaneça estável durante o processo de retrabalho.
8. Posicionamento de PCB com V-slot: O grampo onipotente detém com segurança o PCB no lugar.
9. Lida com PCBs de grande capacidade: Adequado para a alta temperatura, BGA/CSP sem chumbo e retrabalho BGA do pilar.
10. Bico rotativo de 360 ​​graus: Fácil de substituir por bicos diferentes.
11. Lida com PCBs de grande capacidade: Adequado para solda de alta temperatura e sem chumbo.

3. Por que você deve escolher a estação de retrabalho DH-A1L BGA?



4. Conhecimento relacionado:

Etapas de reparo

Etapa 1: Observe
Verifique se a concha da antena é original, se a placa -mãe está danificada ou deformada devido à água e se algum componente estiver queimado ou quebrado.

Etapa 2: teste
Teste a corrente operacional, a tensão crítica e o TTL para garantir que eles sejam normais.

Etapa 3: Manutenção
Siga o princípio da facilidade de serviço: aborda as falhas mecânicas primeiro, seguidas por problemas de software e, finalmente, repare ou substitua todas as peças defeituosas.

Etapa 4: Limpeza
Após a manutenção, limpe qualquer excesso de óleo de solda e escória da placa -mãe e limpe a tela e a concha do telefone celular.

5. Imagens detalhadas da estação de retrabalho DH-A1L BGA

6. Detalhes de embalagem e entrega da estação de retrabalho DH-A1L BGA

Detiais de entrega da estação de retrabalho de DH-A1L BGA

Envio:

1.Shipment será feito dentro de 5 dias úteis após o recebimento do pagamento.

2. Remessa de entrega rápida da DHL, FedEx, TNT, UPS e outras maneiras, incluindo por mar ou por ar.

7.Faq

P: Qual é o seu pacote? É seguro durante o transporte?

R: Toda a nossa estação de retrabalho BGA está embalada em caixa de madeira maciça com espuma, paus e banda para

Corrija dentro. É seguro o suficiente durante o transporte.

P: De que maneira e quantos dias a máquina chegará? Qual é o seu pacote?

R: Nós enviamos por DHL, Fed-Ex, UPS, etc (serviço de porta a porta),

4 ~ 7 dias para chegar; de ar para o aeroporto mais próximo (porta para o serviço de aeroporto)

2 ~ 5 dias para chegar; por mar para o seu porto marítimo mais próximo,

10 ~ 20 ~ 30 ~ 40 dias para chegar. (Country diferente tempo diferente)

P: Sobre a garantia, quanto tempo e como fazer o serviço pós -venda?

R: Garantia de 1 ano para peças de reposição e suporte técnico de vida inteira. Temos técnico profissional

Equipe, para qualquer pergunta, também são fornecidos vídeos assistentes.

P: Como faço o pagamento? De que maneira é melhor?

R: transferência bancária, união ocidental, grama de dinheiro, paypal, etc. são aceitos, mas transferência bancária e pagos para

A garantia comercial do Alibaba é preferida.
