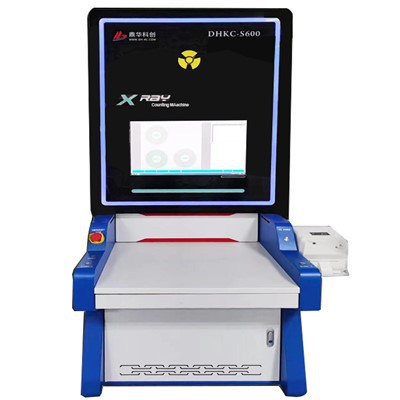

Sistema-de contagem de raios X

O sistema de contagem X{0}}RAY é usado para contagem rápida de materiais de bobina usados na produção da indústria SMT. Use tecnologia de imagem de raio X não-destrutiva- para detectar materiais de produção e obter informações de imagem, e contar rapidamente por meio de algoritmos de imagem para obter a quantidade real de materiais.

Enviar inquérito

Descrição

Descrição dos produtos

O X-X Ray Counting System é uma solução automatizada avançada projetada para linhas de produção SMT, armazéns e gerenciamento de inventário de componentes eletrônicos. Usando imagens de raios X-de alta{2}}resolução e algoritmos de contagem inteligentes, ele conta com precisão componentes eletrônicos como resistores, capacitores, CIs, diodos e conectores armazenados em bobinas, bandejas ou tubos sem abrir a embalagem.
Essa tecnologia de contagem não{0}}destrutiva identifica e quantifica rapidamente componentes por meio de inspeção-de raios X, garantindo dados de inventário rápidos, precisos e confiáveis. Ao eliminar a contagem manual e reduzir o tempo de verificação de materiais, o sistema melhora a precisão do inventário, aumenta a eficiência da produção e oferece suporte ao gerenciamento eficaz de materiais em todas as operações de fabricação e armazenamento.

Especificação de produtos

Estado completo da máquina
Dimensão	1500×900×1950mm	Tensão de alimentação	AC220V 10A
Peso	Aproximadamente 500KG	Peso bruto	Aproximadamente 700KG
Medição de embalagem	1500×1050×2050mm	Potência nominal	1,7 kW
Plataforma de gaveta	Automático	Métodos de contagem	Off-line-
Métodos de carregamento	Trabalho	Gestão de autoridade	Senhas

tubo de luz-de raios X
Tensão do tubo de luz	50KV	Corrente do tubo de luz	0-1mA
Tamanho do ponto focal	15μm	Ângulo de radiação luminosa X	20 graus
Método de-resfriamento	Sopro	Segurança contra radiação com padrões internacionais	Menor ou igual a 1μSV/H Cumprir

CIP
Mostrar	Um monitor HD de 24 polegadas	Sistema operacional	Janelas10 64
Suporta sistema de armazenamento inteligente MES, ERP e WMS acoplado		Disco rígido/memória	1TB/8G

Parâmetros de contagem
Tamanho da bandeja de material	Bandeja de 7"-17"	Espessura da bandeja de material	Menor ou igual a 88mm
Especificações mínimas de material	01005	Precisão de detecção	99,98%(0201 por exemplo)
Velocidade de contagem	7",cerca de 6-8s/4 bobinas	Tamanho da mesa de carga/capacidade de carga-de carga	400×400mm/10kg

photobank (1).png

Tipo de material (bobina)	Precisão de detecção
01005	99.9%
0201	99.9%
0402	100%
0603	100%
0805	100%
1206	100%

photobank 3

Tipo de material (outros)	Precisão de detecção
Triodo	99.9%
Tubo-de efeito de campo	99.9%
Materiais de carregamento de tubos	99.9%
Carga a granel	99.9%
Outras categorias de resistência e capacitância	99.9%

Função do equipamento

1. Comparada com o contador tradicional, a máquina de material de ponto inteligente não precisa abrir a placa de material e transferir a placa de material.

2. Adote fonte de raios X de tubo fechado com janela lateral, longa vida útil e livre de manutenção.

3. O detector de tela plana usa uma tela ultra nítida de 14- polegadas, com imagem nítida e sem deformação.

4. O diâmetro da bandeja mensurável é de 7 a 14 polegadas (coloque bandejas de 4 7- polegadas ou 1 peça de bandeja de 14 polegadas ao mesmo tempo)

5. Acelere a velocidade do estoque, reduza os custos de mão de obra.

6. A gaveta entra e sai automaticamente, e a grade detecta automaticamente para evitar que as mãos sejam presas e é fácil de transportar.

7. Um algoritmo-com capacidade de IA e um ambiente de detecção inovador.

8. Docking com dados do sistema como mes / ep / wms, troca de dados em tempo real, carrega e atualiza as informações do material pontual em

tempo.

9. Reconhecimento total por indução de etiquetas de materiais, anti-erro e anti{2}}mistura, acoplamento-em tempo real com impressoras.

10. Referência ao design da postura sentada do corpo humano, não é fácil de cansar, ocupa menos espaço, fácil de mover.

11. Adequado para vários tipos de componentes de patch, dispositivos SMD acima de 01005.

Aplicativos

Linhas de produção SMT:Preparação de materiais e verificação de produção.
Fabricação EMS:Gerenciamento de estoque e confirmação de quantidade de bobinas.
Armazéns de componentes eletrônicos:Auditoria de estoque e controle de estoque.
Distribuidores de eletrônicos:Verificação de entrada e saída de materiais.
Eletrônica Automotiva:Gerenciamento de estoque de componentes rastreáveis.

perfil de companhia

Introdução

Desenvolvimento de tecnologia Co. de Shenzhen Dinghua, Ltd.é uma empresa nacional de alta-tecnologia que integra pesquisa e desenvolvimento, produção, vendas e serviços! É um fabricante profissional de equipamentos não{1}}destrutivos de detecção de falhas, como estação de retrabalho BGA profissional, máquina de inspeção de raios X-, máquina de contagem de raios X-e assim por diante! Temos força para lhe fornecer melhores produtos, melhores serviços e produtividade tecnológica mais avançada.

Alta qualidade

A qualidade do produto e a reputação do usuário são a base da nossa sobrevivência, por isso prestamos muita atenção à qualidade do produto.

Qualquer problema no processo pode ser rapidamente atribuído ao trabalhador correspondente.

Pós{0}}vendas

Temos nossa própria equipe profissional de engenheiros de software e hardware e uma equipe responsável pelo atendimento-pós-venda.

Equipe Profissional

Desde 2010, nos concentramos apenas em P&D e produção de estações de retrabalho BGA. Após anos de desenvolvimento intensivo, a empresa possui 38 patentes e 97 processos de controle de qualidade.

Ambiente de produção

Nossa empresa implementa rigorosamente o sistema 6S e gerencia rigorosamente a qualidade dos funcionários.

Perguntas frequentes

1. O que é uma máquina de contagem-de raios X?

A máquina de-contagem de raios X é um equipamento de inspeção usado para contar componentes, como resistores, capacitores, CIs, diodos e conectores. Uso de tecnologia não{2}}destrutiva para inspecionar e quantificar componentes.

2. Você é um fabricante ou uma empresa comercial?
Somos um fabricante especializado em estações de retrabalho BGA, máquinas de-contagem de raios X, máquinas de inspeção-de raios X, equipamentos automáticos, equipamentos relacionados a SMT-e etc.

3. Onde está sua fábrica?
4º F 6B, Parque Tecnológico Shengzuozhi, Xinqiao/518125, Bao'an, Shenzhen, Guangdong, China

4. Que serviço você pode oferecer?
A. Serviço pós-venda-profissional, consultoria técnica gratuita e demonstração em vídeo disponíveis.
Garantia de . 1 anos para toda a máquina (excluindo consumíveis) .
C. Os serviços OEM e ODM são bem-vindos.
D. Métodos de pagamento: T/T, Western Union, etc.
F. As opções de entrega rápida incluem FedEx, DHL, UPS, EMS, etc.

5. Você fornece o manual do usuário e o vídeo de operação?
Forneça o manual do usuário em inglês gratuitamente e o vídeo de operação está disponível.
