Sistema de retrabalho de BGA óptico

Umsistema de retrabalho de bga óptico dh - a2eé um corte - Sistema de reparo de borda para precisãoremoção, alinhamento e soldados componentes da matriz de grade de bola (BGA) que estão conectados às placas de circuito impresso (PCBs). É distinto dos sistemas manuais, pois possui um sistema de alinhamento óptico -} de definição (normalmente por meio de uma divisão - câmera de visão ou imagem CCD) que sobrepõe a imagem das bolas de solda do chip para as almofadas de PCB em tempo real.

Esta tecnologia garanteprecisão do alinhamento, tornando -o ideal para componentes de densidade - altos encontrados em telefones celulares, laptops, Xbox PlayStation, dispositivos de rede e outros eletrônicos complexos.

Sistema de retrabalho óptico bga dh - a2e normalmente envolve o uso deinfravermelho ou quente - araquecimento,Múltiplas zonas de aquecimento independentes, escolha automática - e - localcom sistema de vácuo eReal - Perfil de temperatura do tempocontrolar. Portanto, permite alta eficiência, capacidade de repetição e menos possibilidade de defeitos durante a solda, como é o caso dos métodos manuais.

PC inteligente (cérebro da máquina)

1.plc System, Human - Interface da máquina com tela de toque para facilitar a operação e o retrabalho de alta precisão

2.Rage o perfil de temperatura: configuração, armazenamento, aplicação, análise, depuração. Controle de temperatura de até 16 segmentos, 100000 grupos de armazenamento para diferentes perfil de temperatura de retrabalho da BGA.

3. Controle a máquina.

Alinhamento óptico

Nome: CCD Camera Lensbrand: Panassonic
Origem: Japão

1. Aumentar efetivamente a precisão do alinhamento e da taxa de sucesso da reparação.

2.Image exibida na tela do monitor

Modo manual e automático

1. Manual: Joystic (A. para a direita/esquerda - imagens da câmera Zoom dentro/out. B. Up/Down - aquecedor superior para cima/para baixo)

2. Apenas pressione um garrafa para começar
Processo de solda/dessolding/muting.

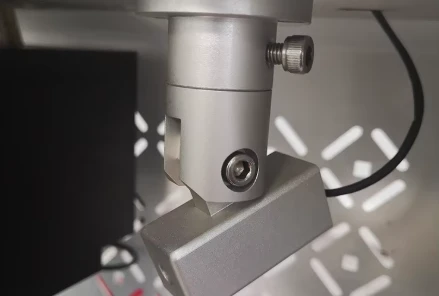

Construído - No posicionamento do laser infravermelho, ajude a posicionamento rápido para a placa PCB.

Bico de sucção de vácuo

1. Montagem da cabeça com construído - no dispositivo de teste de pressão, para proteger a PCB de ser cruzado.

2.Build - em vácuo em contas de montagem
Pegue o chip BGA automaticamente após a conclusão da desoldagem.

Três aquecedores independentes (3 zonas de temperatura)

1.Top Air Hot Air + Plataforma de Pré -aquecimento Infravermelho. O topo e o bottom podem ser movidos para cima/para baixo.

2. Faça o aquecimento focado e até. Aumentar efetivamente a taxa de retrabalho.

1. Alinhamento óptico que alinha um chip com precisão, evite exatamente a deslocamento até a mudança;

2. Automaticamente remova, pegue e solda, etc. Que pode ser exatamente em vez de um veterano;

3.Não danos aos dispositivos durante a dessoldação e solda (incluindo danos de aparência e função);

4.O processo de dessoldação e solda não afeta a periferia e a parte traseira do chip;

5. Para a temperatura de pré -aquecimento, o tubo de aquecimento luminoso é usado. A temperatura aumentada é rápida e a temperatura constante é estável, e o PCBA dessolado e soldado não muda de cor ou deformação;

6. Interface de medição da temperatura externa, conveniente para detectar a temperatura a qualquer momento, o controle de temperatura é mais preciso e confiável;

7. Operação da tela do toque, o programa é predefinido com antecedência, sem treinamento técnico profissional pode ser qualificado em uso, para que o chip desmontado e soldado se torne muito simples;

8. Operação manual e automática dos dois modos, depuração ou em lotes - é mais conveniente e simples;

9. Interface USB externa para atualizações de software e importação de vários dados de reparo para análise e armazenamento do computador;

10. Disensando e soldagem de chumbo - produtos gratuitos ou chumbo são aplicáveis;

11. aproveitável para reparo de dispositivos de vários patches (POP, SOP, SOJ, QFQ, QFN, BGA, PLCC, SCP ...);













Shenzhen Dinghua Technology Development Co., Ltdé um fabricante líder especializado em equipamentos de solda.
