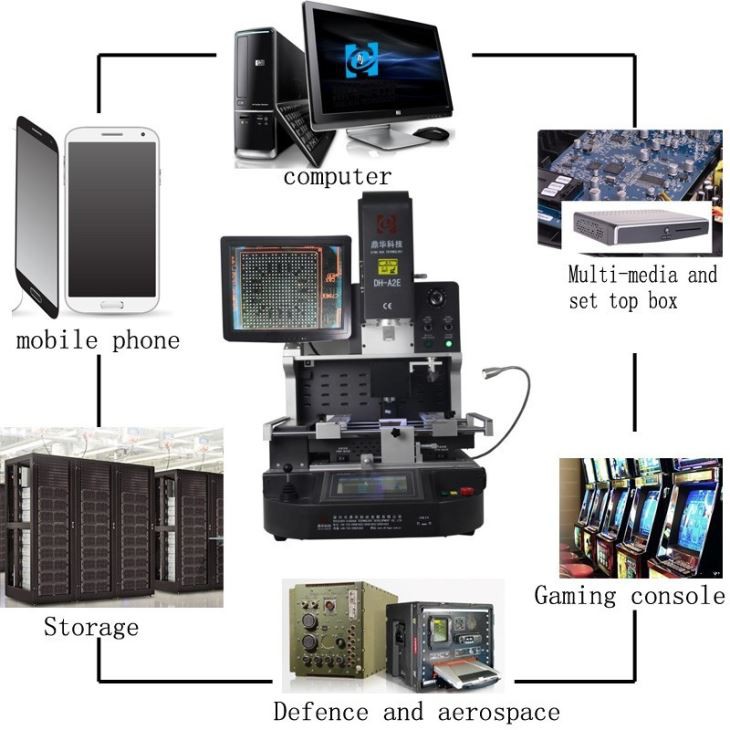

Dinghua DH-A2E Alinhamento Óptico Estação de Retrabalho BGA para reparação de cpu de laptop móvel SMD

Características:

1. Auto desmoldagem, alimentador e re-soldagem, com lembrete inteligente para o próximo passo, para uma operação muito fácil.

2. A taxa de sucesso de reparo chega a 99%, sob operação correta.

3. Sistema de controle de alta temperatura, com controle k-tipo de termopar de malha fechada, PID sistema de compensação de temperatura automática, temperatura externa. sensor, que fazem o desvio ± 2 ℃.

4. Dois modos de operação no sistema: total automático e manual, que é fácil alternar entre os dois para um melhor efeito de trabalho.

5. O modo Auto inclui: Sistema de alimentação automática, escolha e localização automática de BGA / IC, posição do laser, auto-soldagem e re-soldagem.

6. Modo manual é usado principalmente para tocar na tela HD para curva de temperatura / configuração do perfil ou ajuste, fazer o ajuste de altura do aquecedor superior com joysticks, e o movimento da câmera, o teste de temperatura externo, e pegar o chip com caneta a vácuo, se necessário.

7. Interface de conversação de tela de toque HD, com controle PLC de programas integrados multi-funcionais, com torna a operação bastante conveniente e fácil.

8. Capaz de configurar 8 segmentos de temperatura, com aquecimento superior variável e aquecimento inferior (até 16 segmentos). E número ilimitado de perfis de temperatura armazenados no programa.

9. Livre para ajustar ou re-configurar a curva durante o trabalho, uma vez que seja necessário fazer a alteração.

10. Três aquecedores são configurados individualmente, mas funcionam de forma integrada, e o pré-aquecedor infravermelho IR é grande para uma grande variedade de reparos.

11. A alta qualidade da ventoinha radiante com grande volume de força do vento é executada automaticamente logo após o trabalho de aquecimento (até <45 ℃)="" para="" suportar="" um="" resfriamento="" eficiente="" e="" alto="" e="" evitar="" o="" envelhecimento="" do="">

12. Sistema de alinhamento óptico da marca Panasonic com câmera CCD auto-dobrada, no MAX 220x, que torna a visão clara e confiável.

13. Projeto da estrutura humana, auto lente óptica dobrável, livremente opcional configuração de curva de temperatura, para uso muito sábio de chips.

14. Fixações universais de design preciso, faz com que a PCB possa ser ajustada na direção X, Y, Z com “suporte de 5 pontos” + ranhura em V e suporte de PCB, o que a torna livre para posicionar a PCB rapidamente.

15. O posicionamento do ponto laser torna a posição do chip / IC fácil, precisa e rápida.

16. Além disso, as luminárias móveis flexíveis ajudam a impedir que outras partes da borda da PCB sejam deformadas e ampliam a faixa de uso de tamanhos de placas de circuito impresso.

17. Luz LED de alta potência para observar o trabalho da máquina de forma mais visual.

18. 5 conjuntos de diferentes tamanhos de bicos magnéticos feitos de material de liga de titânio são fornecidos gratuitamente.

19. Auto sistema de segurança e lembrete: aviso de voz automático em 5 segundos antes de terminar o aquecimento.

20. Dupla proteção: proteção contra superaquecimento + função de parada de emergência.

21. Aprovação da certificação CE.

Notas:

1. O manual e o CD-ROM do vídeo de demonstração são fornecidos gratuitamente, o que é fácil de entender.

2. Treinamento também incluído, se necessário.

Especificação:
