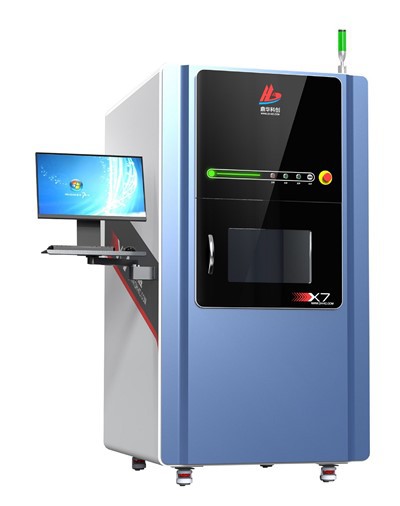

Raio X para eletrônica Voard
Esta máquina de raios X-de PCB oferece testes não{1}destrutivos precisos para produtos eletrônicos e manufatura. Como uma máquina de raios X-industrial versátil, ela apresenta um detector inclinável e um estágio programável para inspeção em vários-ângulos, ideal para aplicações de testadores de ECU automotivos e análise de montagem de PCB.
Descrição
Visão geral do produto
Nosso-estado-da{2}}arteMáquina de raios X-PCBredefine testes não{0}destrutivos de precisão. Como versátilMáquina de raios X-industrial, ele oferece recursos incomparáveis para controle de qualidade e análise de falhas em componentes eletrônicos e componentes complexos.
Principais recursos e vantagens
1.XY-Estágio de movimento do eixo:Permite ampla cobertura de digitalização, melhorando significativamente o rendimento e a confiabilidade da inspeção de produtos.
Detector de imagem com inclinação de 2,60 graus:Facilita a observação fácil de defeitos-de paredes laterais em componentes como BGAs, garantindo uma visão abrangenteTestador de ECU-análise de notas para eletrônicos automotivos essenciais.
3.Fonte e receptor-de feixe de linha de tempo real:Utiliza uma fonte selada HAMAMATSU japonesa de alta-sensibilidade acoplada a um detector digital de tela plana-de alta-definição para obter imagens nítidas em-tempo real.
4.Janela de navegação visual automatizada:A interface{0}amigável permite que os operadores localizem e ampliem rapidamente os alvos de inspeção, simplificando o fluxo de trabalho.
5.Plataforma de carregamento espaçosa:Apresenta uma grande câmara de inspeção de 550 mm x 670 mm, acomodando uma ampla variedade de tamanhos de produtos.
6. Receitas de inspeção programáveis:Ideal para inspeção automatizada de alto-volume, aumentando a eficiência e garantindo resultados consistentes lote após lote.
7.Gerenciamento de biblioteca de trabalho digital:Salve, edite e gerencie programas de inspeção para verificações de qualidade repetíveis e rastreáveis.
8. Integração do Sistema S/ERP:Suporta conectividade personalizável para gerenciamento de dados contínuo e integração em sistemas de fábrica inteligentes.
Domínios de Aplicativo
Este prêmioMáquina de raios X-industrialé projetado para excelência em vários setores:
1.Semicondutores e embalagens avançadas:Inspeção de IC, BGA, CSP, Flip Chip.
2. PCB e montagem (SMT/DIP):AbrangenteMáquina de raios X-PCBpara juntas de solda, vazios e colocação de componentes.
3. Eletrônica Automotiva:Inspeção crítica paraTestador de ECUaplicações, sensores, conectores e módulos de controle.
4. Peças automotivas:Peças fundidas, molduras e outros componentes{0}críticos de segurança em alumínio.
5.Nova Energia:Inspeção de células e módulos de bateria para baterias de íon-de lítio.
6.Indústrias Especializadas:Células fotovoltaicas, plásticos moldados, substratos cerâmicos e muito mais.
Parâmetros de produtos
Especificações da máquina :
| Item | Parâmetro | Item | Parâmetro | |
| Dimensão: | 1500 × 1500 × 2100 mm | Fonte de energia: | AC220V 10A | |
| Peso: | aproximadamente 1500KG | Peso embalado: | Aproximadamente. 1800KG | |
| Dimensões do pacote: | 1600 × 1600 × 2200 mm | Consumo de energia: | 1,7 kW | |
| Método de carregamento: | manual | Modo de detecção: | off-line | |
| Método de operação: | manual | Gerenciamento de permissões: | senha |
Tubo-de raios X:
| Item | Parâmetro | Item | Parâmetro |
| Tipo de tubo de luz: | fechado | Corrente do fototubo: | 200μA |
| Tensão do tubo de luz: | 90KV | Tamanho do foco: | 3-5um |
| Método de resfriamento: | resfriamento de ar | Ampliação geométrica: | 300 vezes |
Sistema de imagem:
| Item | Parâmetro | Item | Parâmetro |
| Detector: | Novo TFT | Tolerância à radiação: | 10.000Gy |
| Área de imagem eficaz: | 130 × 130mm | Nível de proteção: | IP65 |
| Matriz de pixels: | 1536 × 1536 | Tamanho: | 176 × 176 × 47 mm |
| Tamanho dos pixels: | 85μm | Peso: | 3,5KG |
| Resolução espacial: | 5,8 lp/mm | Poder: | 9W |
| Taxa de quadros: | 20 fps | Temperatura operativa: | 10-40 graus |
| Dígitos de conversão do AD: | 16 bits | Temperatura de armazenamento: | -10-55 graus |
| Interface de dados: | Ethernet Gigabit | Umidade operacional: | 20-90% HP (sem condensação) |
| Modo de disparo: | aquisição contínua, sincronização de pulso | Umidade de armazenamento: | 10-90% HP (sem condensação) |
| Faixa de energia-dos raios X: | 40KV-130KV | Configurações de imagem: | Brilho, Contraste, Ganho Automático e Exposição |
Computadores Industriais
| Item | Parâmetro | Item | Parâmetro |
| Monitor: | Monitor de alta definição de 21,5- polegadas | Sistema operacional: | Windows 10 64-bit |
| Instruções de operação: | Teclado/Rato | Disco rígido/memória: | 1TB/8G |
Garantia de segurança
Dose de radiação:
Utiliza uma estrutura protetora de aço-chumbo-de aço, com a janela de visualização da porta frontal feita de chumbo-contendo vidro para proteção contra radiação. Em qualquer posição a 20 mm do invólucro, a taxa equivalente de dose de radiação medida é menor ou igual a 1 μSv/h, em conformidade com os padrões internacionais.
Janela de visualização de vidro de chumbo:
O vidro de chumbo transparente isola a radiação enquanto permite a observação do objeto de teste.
Intertravamento de segurança:
Todas as portas de acesso de manutenção são equipadas com dois interruptores de limite-de alta sensibilidade. Assim que qualquer porta é aberta, o tubo-de raios X é imediata e automaticamente des{3}}energizado.
Interruptor eletromagnético da porta de segurança:
A janela de visualização é equipada com um interruptor eletromagnético que impede a abertura da janela enquanto o tubo-de raios X estiver em operação.
Botão de parada de emergência:
Localizado próximo ao posto do operador; pressioná-lo corta imediatamente a energia.
Janela de visualização:
Apresenta uma janela de visualização transparente, permitindo a observação direta da amostra durante a operação.
Proteção-do tubo de raios X:
O tubo-de raios X deve ser desligado antes de sair da interface do software para realizar outras operações.
Detectando imagens
Escolha nosso sistema não apenas como umMáquina de raios X-PCB, mas como um completoMáquina de raios X-industrialecossistema projetado para atender às rigorosas demandas da fabricação moderna e garantia de qualidade, especialmente para produtos avançadosTestador de ECUvalidação e além.
