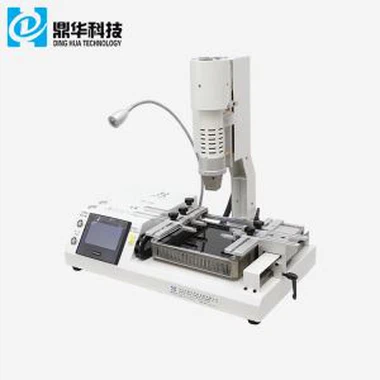

Sistema SMT Pick & Place Reball
1. sistema de alinhamento óptico 2. posicionamento a laser 3. aquecedor superior e bico 2 em 14. interface de tela de toque HD
Descrição
Sistema SMT Pick & Place Reball
O Auto Reball System é provavelmente uma marca ou modelo específico de equipamento usado na fabricação ou reparo de eletrônicos.
Pode ser uma máquina ou ferramenta projetada para selecionar e colocar pequenos componentes em uma placa de circuito ou para reballar (substituir) componentes defeituosos.
componentes em uma placa. Sem mais contexto ou informações, é difícil fornecer uma explicação mais detalhada.
Demonstração de operação:
Desoldering BGA Ball e estanho
Especificações:
| 1 | Poder total | 5200w |
| 2 | 3 aquecedores independentes | Ar quente superior 1200w, ar quente inferior 1200w, pré-aquecimento infravermelho inferior 2700w |
| 3 | Tensão | AC220V±10% 50/60 Hz |
| 4 | Peças elétricas | Tela sensível ao toque de 7 '' + módulo de controle de temperatura inteligente de alta precisão + driver de motor de passo + PLC + display LCD + sistema CCD óptico de alta resolução + posicionamento a laser |
| 5 | Controle de temperatura | K-Sensor de circuito fechado + compensação automática de temperatura PID + módulo de temperatura, precisão de temperatura dentro de ± 2 graus. |
| 6 | Posicionamento de PCB | Ranhura em V + acessório universal + prateleira móvel para PCB |
| 7 | Tamanho de PCB aplicável | Máx. 370x410mm Mínimo 22x22mm |
| 8 | Tamanho BGA aplicável | 2x2mm~80x80mm |
| 9 | Dimensões | 600x700x850mm (C*L*A) |
| 10 | Peso líquido | 70kg |
Formulários:
Característica:
Sistema SMT Pick & Place Reball DH-A2E
DH-A2E foi projetado para retrabalhar SMD / BGA / uBGA / QFN / LEDs em conjuntos de PCB de pequeno a médio porte com
capacidade de PCB de até 18"/450 mm. Ele é carregado com recursos avançados que oferecem muitos benefícios, incluindo o mais alto
desempenho e qualidade de soldagem disponíveis em qualquer lugar, mas ainda assim simples de configurar e usar. com apenas o melhor
componentes para precisão ideal, que é nosso sistema mais vendido e uma das estações de retrabalho BGA de melhor desempenho
mundialmente.
Lista de embalagem :
Materiais: caixa de madeira forte + barras de madeira + algodão pérola à prova com filme
Caneta pincel de 1 unidade
Manual de instruções de 1 unidade
1 unidade de CD de vídeo
3pcs bicos superiores
2pcs bicos inferiores
6pcs acessórios universais
6pcs parafusos fixados
Parafuso de suporte 4pcs
Tamanho da ventosa: Diâmetros em 2,4,8,10,11mm
Chave sextavada interna: M2/3/4
Dimensão: 81*76*85cm
Peso bruto: 115 kg
Envio por FedEx, DHL, UPS, etc. serviço de entrega porta a porta em 3-5dias
