Preço da máquina de reballing BGA

Preço da máquina de reballing BGA

1. Características do produto do preço da máquina de reballing BGA

• Remoção, montagem e soldagem automáticas. Dessoldar, montar e soldar automaticamente.

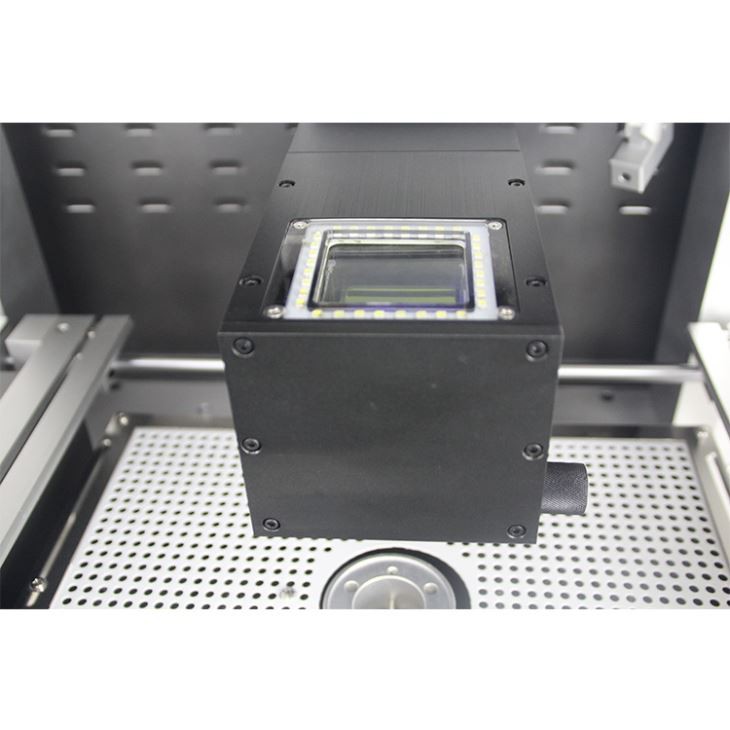

• A câmera CCD garante o alinhamento preciso de cada junta de solda,

•Três zonas de aquecimento independentes garantem um controle preciso da temperatura.

• O suporte central redondo de ar quente com vários orifícios é especialmente útil para PCB e BGA de tamanho grande localizados no centro de

PCB. Evite solda a frio e situação de queda de IC.

• O perfil de temperatura do aquecedor de ar quente inferior pode atingir até 300 graus, crítico para placas-mãe de grande porte.

Enquanto isso, o aquecedor superior pode ser configurado como trabalho sincronizado ou independente.

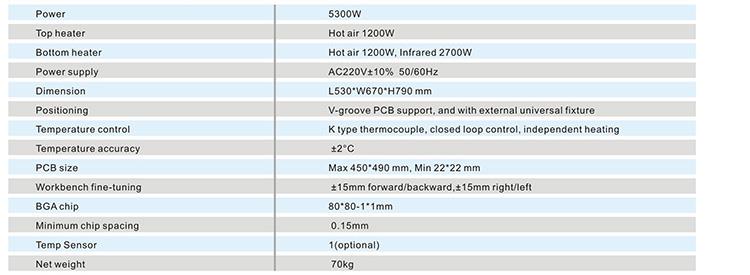

2. Especificação do preço da máquina de reballing BGA

3.Detalhes do preço da máquina de reballing BGA

4. Por que escolher nosso preço de máquina de reballing BGA?

5. Certificado de preço da máquina de reballing BGA

Para oferecer produtos de qualidade, SHENZHEN DINGHUA TECHNOLOGY DEVELOPMENT CO., LTD foi o primeiro a

passe UL, E-MARK, CCC, FCC, certificados CE ROHS. Enquanto isso, para melhorar e aperfeiçoar o sistema de qualidade,

A Dinghua passou pela certificação de auditoria no local ISO, GMP, FCCA, C-TPAT.

6. Embalagem e envio do preço da máquina de reballing BGA

7.Conhecimento relacionado ao reparo da placa-mãe

1 edição de método de placa de verificação

1. Método de observação: se há queimado, queimado, espuma, quebra de placa, ferrugem do soquete e água.

2. Método de medição da tabela: Se a resistência de mais 5V, GND é muito pequena (abaixo de 50 ohms).

3. Verificação de inicialização: Para a placa ruim, a alta tensão pode ser ligeiramente ajustada para 0.5-1V. Depois que a energia é ligada, o IC na placa portátil é usado

para fazer o chip problemático esquentar, para que seja percebido.

4. Verificação da caneta lógica: Verifique se o sinal é forte ou fraco em cada extremidade da entrada, saída e pólos de controle do IC que são suspeitos.

5. Identifique as principais áreas de trabalho: A maioria das placas possui uma clara divisão de trabalho, como: área de controle (CPU), área de clock (oscilador de cristal) (divisão de frequência),

área da imagem de fundo, área de ação (pessoa, aeronave), área de síntese de som, etc. Isso é muito importante para reparos aprofundados da placa do computador.

2 edição do método de solução de problemas

1. Vai suspeitar do chip, conforme as instruções do manual, primeiro verifique se há sinal (forma de onda) nos terminais de entrada e saída, se houver

não há entrada, então verifique o sinal de controle do IC (relógio), etc.

CI danificado.

2. Por enquanto, não retire o bastão do bastão e use o mesmo modelo. Ou o IC com o mesmo conteúdo do programa está na parte de trás e inicializa para ver

se é melhor confirmar se o IC está danificado.

3. Use a linha tangencial e o método da linha de jumper para encontrar a linha de curto-circuito: encontre algumas linhas de sinal e linhas de aterramento, mais 5V ou outros ICs múltiplos não devem ser

conectado ao curto-circuito, você pode cortar a linha e medir novamente, determinar se é um problema de IC ou um problema de superfície da placa ou sinais emprestados

de outros ICs para soldar ao IC com a forma de onda errada para ver se a imagem está melhorando e julgar se o IC está bom ou ruim.

4. Método de controle: Encontre uma boa placa de computador com o mesmo conteúdo para medir a forma de onda do pino do IC correspondente e o número do IC para confirmar

se o IC está danificado.

5. Teste o IC com o software ICTEST no programador universal do microcomputador (ALL-03/07) (EXPRO-80/100, etc.).

3 edição do método de remoção

1. Método de corte: nenhum dano à placa, não pode ser reciclado.

2. Arraste o método de estanho: solde o estanho em ambos os lados do pino IC, use o ferro de solda de alta temperatura para arrastar para frente e para trás e inicie o IC (fácil de danificar

a placa, mas pode proteger o IC de teste).

3. Método de churrasco: grelhar em lâmpadas de álcool, fogões a gás, fogões elétricos, etc. Depois que a lata é derretida na placa, IC é produzido (não é fácil de entender).

4. Método do pote de estanho: Faça um pote de estanho especial no forno elétrico. Depois que a lata é derretida, o IC a ser descarregado na placa é imerso na lata de estanho e o IC

pode ser retirado sem danificar a placa, mas o equipamento não é fácil de fabricar.

5. Pistola de calor elétrica: Use uma pistola de calor elétrica especial para descarregar o filme, sopre a parte do IC a ser descarregada e, em seguida, o IC após a lata pode ser retirado (nota

que a pistola de ar deve ser sacudida quando a placa for soprada, caso contrário, a placa do computador será soprada. No entanto, o custo da pistola de ar é alto, geralmente cerca de

2,000 yuan.) Como um reparo profissional de hardware, a manutenção da placa é um dos projetos mais importantes. Então, pegue uma placa-mãe com defeito, como determinar

qual componente está com problema?

4 editor de motivo principal de falha

1. Falhas causadas pelo homem: placas de E/S conectadas com energia e danos a interfaces, chips, etc. causados ​​por força inadequada ao carregar placas e plugues

2. Ambiente ruim: A eletricidade estática geralmente faz com que o chip da placa-mãe (especialmente o chip CMOS) seja danificado. Além disso, quando a placa-mãe

encontra um dano na fonte de alimentação ou um pico gerado pela tensão da rede, muitas vezes danifica o chip próximo ao plugue da fonte de alimentação da placa do sistema. Se a placa-mãe

estiver coberto de poeira, também causará um curto-circuito no sinal. 3. Problemas de qualidade do dispositivo: Danos devido à má qualidade do chip e de outros dispositivos. A primeira coisa a notar é

que a poeira é um dos maiores inimigos da placa-mãe.

Instruções

Instruções de operação (3)

É melhor prestar atenção ao pó. Use um pincel para escovar suavemente a poeira na placa-mãe. Além disso, alguns cartões na placa-mãe e chips são na forma de pinos,

que muitas vezes levam a um mau contato devido à oxidação dos pinos. Use uma borracha para remover a camada de óxido da superfície e conecte-a novamente. Claro, podemos usar tricloroetano--evaporação*,

que é um dos líquidos para limpeza da placa principal. Há também uma falha repentina de energia, você deve desligar imediatamente o computador, para não ligar repentinamente para a placa-mãe

e a fonte de alimentação queimou. Devido a configurações inadequadas do BIOS, se estiver fazendo overclock... você pode pular para limpar a linha e pegá-la novamente. Se o BIOS estiver corrompido, como uma invasão de vírus...,

você pode reescrever o BIOS. Como o BIOS não pode ser medido pelo instrumento, ele existe na forma de software. Para eliminar todas as causas que podem causar problemas

na placa-mãe, é melhor escovar o BIOS da placa-mãe. Há muitas razões para o sistema host falhar. Por exemplo, a própria placa-mãe ou várias falhas de placa em

o barramento de E/S pode causar mau funcionamento do sistema. O método de manutenção plug-and-play é um método simples para determinar a falha na placa-mãe ou no dispositivo de E/S. O método

é desligar a placa plug-in uma a uma, e cada vez que uma placa é retirada, a máquina está funcionando para observar o estado de funcionamento da máquina. Uma vez que a placa é operada

normalmente, depois de remover um determinado bloco, a falha é causada pela falha da placa ou do slot de barramento de E/S correspondente. E o circuito de carga está com defeito. Se a inicialização do sistema ainda estiver

não é normal depois que todas as placas são removidas, é provável que a falha esteja na placa-mãe. O método de troca é basicamente trocar o mesmo tipo de placa plug-in, o barramento

o modo é o mesmo, a mesma função da placa de plug-in ou o mesmo tipo de chip de troca mútua de chips, de acordo com a mudança do fenômeno de falha para determinar a falha.

Esse método é usado principalmente em ambientes de manutenção fáceis de conectar, como erros de autoteste de memória, que podem trocar a mesma memória.
