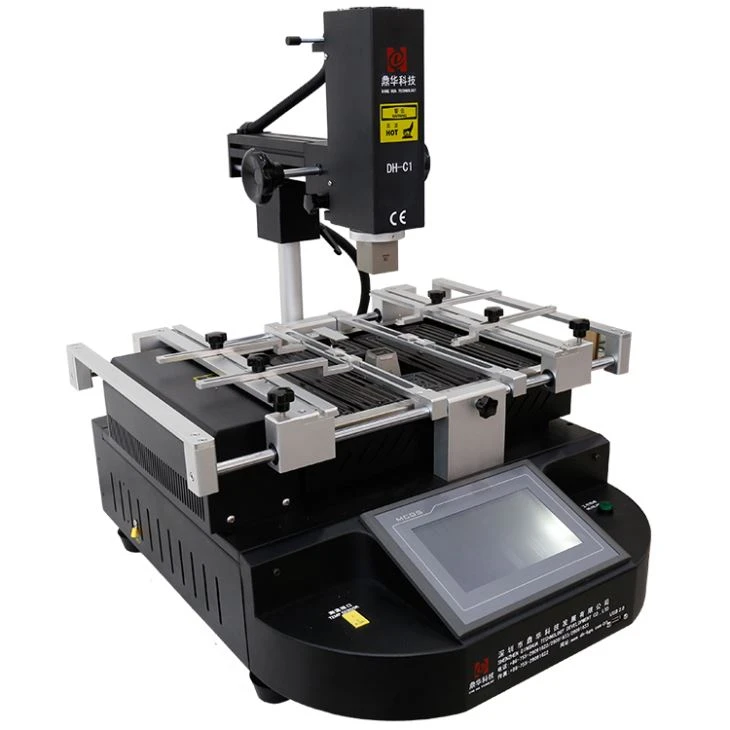

Máquina de retrabalho North Bridge BGA com tela de toque

Máquina de retrabalho BGA com tela sensível ao toque North Bridge

Visualização rápida:

Oferecemos o DH-C1 com desempenho aprimorado. Com seus recursos multifuncionais e design inovador, o DH-C1 permite remoção, montagem e soldagem em um só lugar. Se você procura uma estação de retrabalho BGA para reparos de celulares, parabéns! Você encontrou o fabricante original-Dinghua, uma das melhores marcas de estações de retrabalho BGA do mundo.

1. Especificação

1	Potência total	4800W
2	Aquecedor superior	800W
3	Aquecedor inferior	Aquecedor inferior: 1200W, IR inferior: 2700W
4	Poder	AC220V±10% 50/60Hz
5	Movimento do aquecedor superior	Direita/esquerda, frente/trás, gire livremente.
6	Iluminação	Luz de trabalho LED de Taiwan, qualquer ângulo ajustado.
7	Armazenar	50.000 grupos de perfis de temperatura
8	Modo de operação	Tela de toque HD, interface de conversação inteligente, configuração do sistema digital
9	Posicionamento	Posicionamento inteligente, o PCB pode ser ajustado na direção X, Y com "suporte de 5 pontos" + suporte de PCB com ranhura em V + acessórios universais.
10	Controle de temperatura	Sensor K, circuito fechado
11	Precisão de temperatura	±2 graus
12	Tamanho da placa de circuito impresso	Máximo 400mmⅹ400mm Min20mmⅹ20mm
13	Chip BGA	2 * 2% 7e80 * 80mm
14	Espaçamento mínimo de cavacos	0,15 mm
15	Sensor de temperamento	1 unidade
16	Dimensões	L560×L590×A690 mm
17	Peso líquido	Aproximadamente 32KG

2. Descrição do produto e aplicação da estação de retrabalho DH-C1 BGA

Características:

1. Ventilador de fluxo cruzado de alta potência:A estação usa um ventilador de fluxo cruzado de alta potência para permitir o resfriamento rápido da PCB e evitar deformação. Ele também inclui uma bomba de vácuo interna e um mandril de vácuo externo para auxiliar na remoção do chip BGA.
2. Zonas de aquecimento independentes:A estação possui três zonas de aquecimento controladas independentemente, cada uma com vários controles de temperatura. Eles podem ser ajustados para garantir a integração ideal nas diferentes zonas de temperatura. As configurações de temperatura de aquecimento, tempo, inclinação, resfriamento e vácuo podem ser configuradas por meio da interface do usuário.
3. Dispositivo removível:O acessório removível flexível e conveniente protege os dispositivos periféricos do PCB contra danos e contaminação. É adaptável a diversas aplicações de retrabalho BGA.
4. Controle preciso de temperatura:O sistema utiliza um termopar tipo K de alta precisão com controle de malha fechada e compensação automática de temperatura. Inclui um PLC e um módulo de temperatura, que garantem um desvio preciso de temperatura de ±2 graus. O conector de medição de temperatura externa permite monitoramento e análise precisos da curva de temperatura em tempo real.
5. Recursos de segurança:A estação de retrabalho DH-C1 BGA possui certificação CE e está equipada com um interruptor de parada de emergência e um dispositivo de proteção contra desligamento automático para garantir a segurança em caso de emergência.

Aplicativo:

1. Aplicações do produto:

A estação de retrabalho DH-C1 BGA é adequada para retrabalhar placas-mãe de vários dispositivos eletrônicos, incluindo computadores, smartphones, laptops, câmeras digitais, condicionadores de ar e TVs, bem como dispositivos em indústrias como médica, de comunicação e automotiva.

2. Ampla gama de aplicações:

Ele suporta o retrabalho de vários componentes, incluindo chips BGA, PGA, POP, BQFP, QFN, SOT-223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA e LED.

Uso: uma estação de retrabalho BGA usada para BGA, PGA, POP, BQFP e QFN.

3. detalhes da estação de retrabalho DH-C1 BGA

4. Por que você deve nos escolher

A Dinghua é uma fornecedora líder de soluções de fábrica SMT na China, oferecendo consultoria e serviços profissionais para a construção de fábricas SMT, com mais de 13 anos de experiência.

1. Ajudamos clientes a construir inúmeras novas fábricas em todo o mundo.
2. Treinamos mais de 500 especialistas e técnicos para nossos clientes.
3. Nós nos tornamos o parceiro chinês mais confiável para você.

Principais mercados de exportação:

• Europa Oriental
• Médio Oriente/África
• América do Norte
• Europa Ocidental
• Ásia
• Australásia
• América Central/do Sul

5. Detalhes de entrega da estação de retrabalho BGA DH-C1

• Opções de entrega flexíveis:
• TNT
• DHL
• FedEx
• UPS
• EMS
• Por mar

6. Perguntas frequentes

P: Como posso comprar esta máquina de você?

A:R. Consulte-nos sobre este produto online ou por e-mail.
B. Negociar e confirmar o preço final, frete, formas de pagamento e outras condições.
C. Enviaremos a fatura pró-forma e confirmaremos seu pedido.
D. Efetue o pagamento de acordo com o método indicado na fatura pró-forma.
E. Prepararemos seu pedido com base na fatura pró-forma após confirmar seu pagamento integral e realizaremos uma verificação de qualidade de 100% antes do envio.
F. Seu pedido será enviado por via aérea ou marítima.

P: Esta é a primeira vez que uso esse tipo de máquina. É fácil de operar?

A:Há um manual em inglês ou vídeo instrutivo mostrando como usar a máquina.
Se você ainda tiver alguma dúvida, entre em contato conosco por e-mail, Skype, telefone ou nosso serviço online TradeManager.

7. Serviços

• Suas dúvidas relacionadas aos nossos produtos serão respondidas dentro de 24 horas.
• OEM e ODM são bem-vindos; A marca OEM está disponível.
• Proteção de sua área de vendas, ideias de design e todas as suas informações privadas.
• Visitas à fábrica estão disponíveis.
• Treinamento sobre como instalar e usar a máquina.
• Engenheiros estão disponíveis para fazer manutenção em máquinas no exterior.

8. Os meandros da tecnologia de montagem em superfície

A Tecnologia de Montagem em Superfície (SMT) já existe há algum tempo e provou que os benefícios previstos são, de fato, reais. Os benefícios de espaço reduzido, menor custo e melhor desempenho (qualidade, confiabilidade e desempenho elétrico) foram demonstrados e continuam a impulsionar o aumento da implementação do SMT.

Um aspecto do SMT que tem sido difícil de gerenciar é o reparo, retoque e substituição. Esta é uma área complexa quando se considera todos os tipos de peças. Muitos dos aspectos de reparo e retoque discutidos neste boletim serão aplicáveis ​​a todos os tipos de peças. No entanto, alguns dos problemas de reparo mais complexos podem exigir uma avaliação mais aprofundada. Use essas informações como ponto de partida e continue a partir daí.

Por que e quando?

Muitos dos benefícios do SMT vêm da automação e do controle de processos disponíveis com esta tecnologia. O espaçamento apertado entre as peças e os diferentes tipos de juntas soldadas nos fizeram reconsiderar o que é aceitável e o que precisa ser reparado. Foi comprovado que os Conjuntos de Circuitos Impressos (PCAs) que não foram reparados terão uma taxa de sucesso muito maior nos testes finais e em uso em comparação com os PCAs que foram reparados. Falhas em peças e juntas de solda que foram reparadas e falhas em peças e juntas de solda próximas às áreas de reparo são comuns.

Isto enfatiza que o SMT não foi inventado para facilitar os reparos. O alto grau de automação no SMT reduz a necessidade de reparos e, com a devida atenção aos detalhes, a maior parte dos retrabalhos e reparos pode ser evitada. A indústria passou a aceitar o retrabalho e o reparo como parte da fabricação de conjuntos de circuitos impressos convencionais. Contudo, não é necessário aceitar isto no caso da nova tecnologia SMT. Existem maneiras de minimizá-lo.

Com isso em mente, convidamos você a pensar em reparo, retoque e substituição da seguinte maneira.
