Estação de retrabalho Ball Grid Array
O DH{0}}A2E representa um avanço na tecnologia de retrabalho, combinando automação industrial com precisão sub{2}}milimétrica para enfrentar os reparos de PCB mais desafiadores. Essa-estação de retrabalho de matriz de grade de esferas com todos os recursos foi desenvolvida para ambientes onde repetibilidade, tempo de atividade e resultados perfeitos não são-negociáveis.
Descrição
DH-A2E: a próxima evolução no retrabalho automatizado de precisão
O DH-A2E estabelece uma nova referência para reparo automatizado e de alta{2}}precisão de PCBs. Projetado como um avançadoestação de retrabalho de matriz de grade de bola, ele integra alinhamento óptico com ciclos de seleção-e{1}}colocação, dessoldagem e soldagem totalmente automatizados, reduzindo significativamente a dependência do operador e o erro humano.
Projetado para precisão e facilidade de uso, esteestação de retrabalho smdatinge especificações notáveis: controle de temperatura dentro de ±1 grau e precisão de posicionamento de 0,01 mm. Sua interface intuitiva-de tela sensível ao toque com programas-pré-carregados permite que técnicos de todos os níveis de habilidade executem tarefas complexasretrabalho bga automáticoprocessos com confiança. Desde micro{1}}BGAs delicados até componentes grandes, o DH-A2E lida com uma ampla variedade de reparos SMT, tornando-o a base ideal para qualquer laboratório moderno de reparos eletrônicos ou linha de produção que busca aumentar o rendimento e a consistência.
Vantagens dos produtos

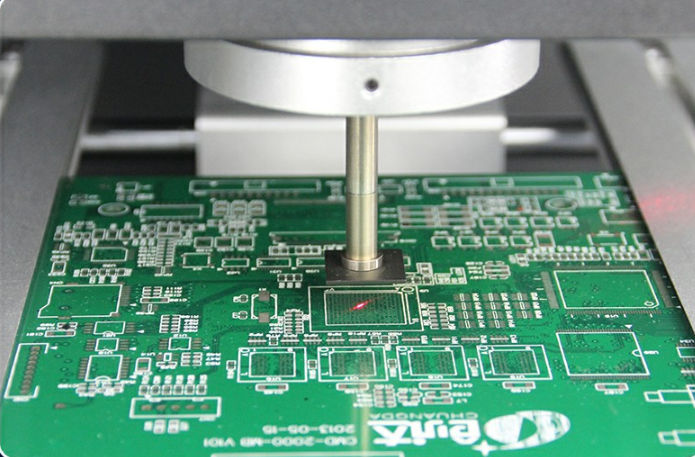

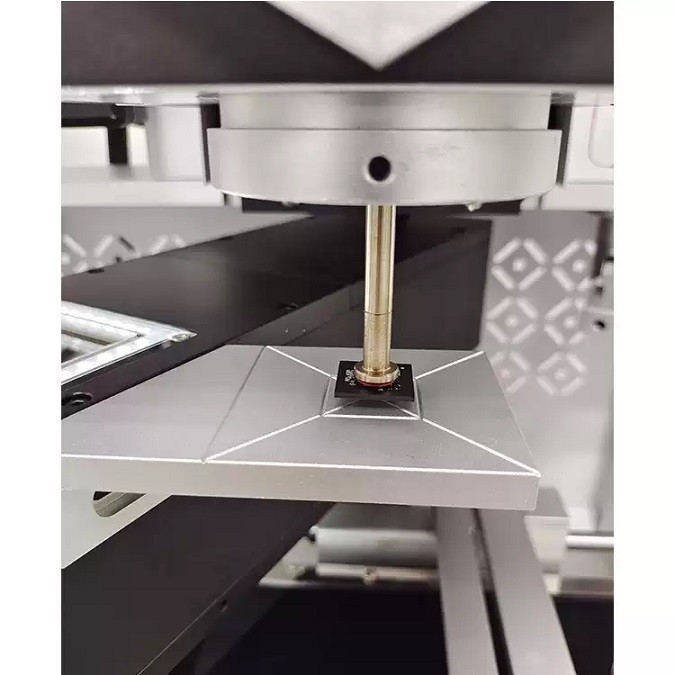

1.Ciclo de retrabalho totalmente automatizado:Experimente uma verdadeira operação{0}}sem intervenção com remoção, colocação e soldagem automáticas de cavacos. O sistema de visão integrado e o manuseio automatizado de materiais (retirada, alimentação, posicionamento da câmera) completam umretrabalho bga automáticoprocesso que minimiza a intervenção manual e maximiza o rendimento.

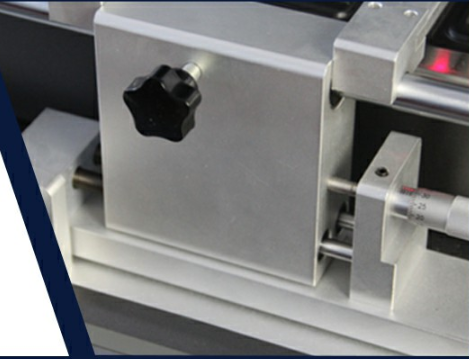

2. Sub-alinhamento de precisão milimétrica:Um sistema integrado de alinhamento óptico de alta-precisão, combinado com um deslizamento linear motorizado (ajuste fino dos eixos X, Y, Z-), garante o posicionamento dos componentes com uma precisão de0,01 mm, praticamente eliminando o desalinhamento.

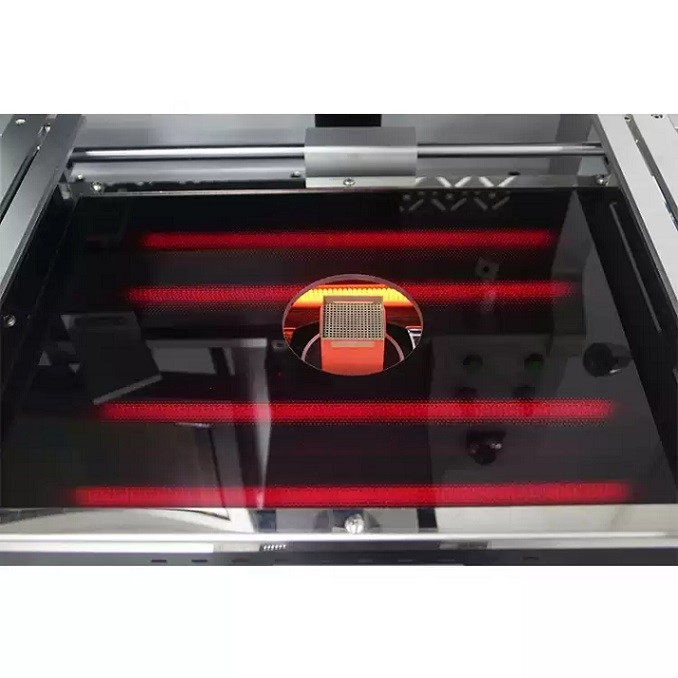

3.Gerenciamento térmico-de nível industrial:Um sistema de aquecimento independente de três-zonas (superior, inferior, pré-aquecimento) com controle de termopar tipo-de circuito fechado-mantém um desvio de temperatura dentro±1 grau. O aquecedor inferior-de grande área acomoda vários tamanhos de PCB para aquecimento uniforme.

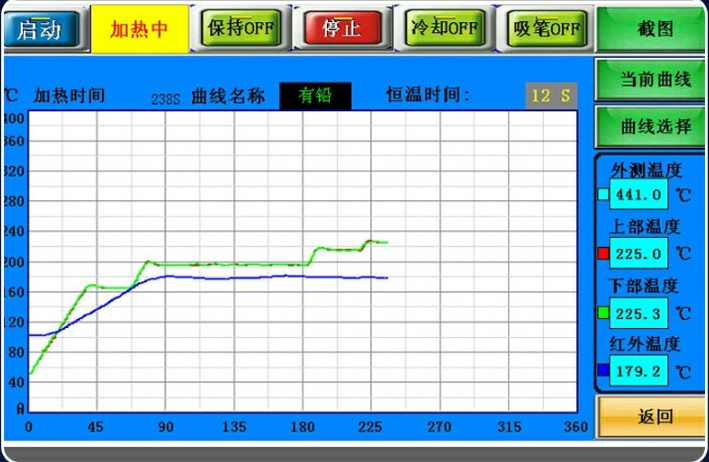

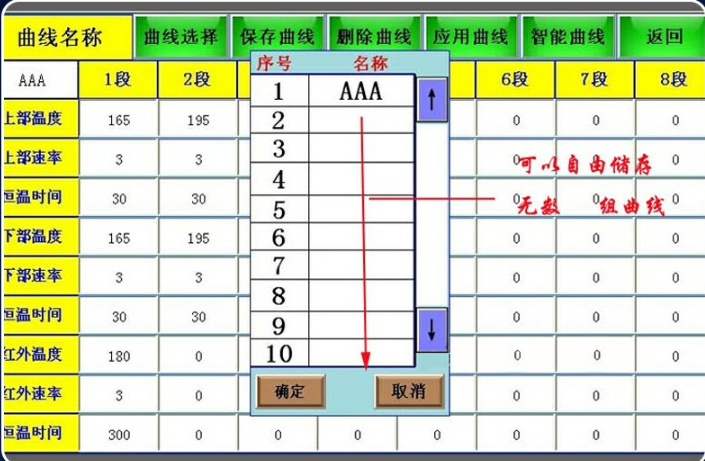

4.Controle de tela de toque intuitivo-:O PC industrial com tela sensível ao toque HD e controle PLC oferece modos manuais e automáticos. Ele fornece gráficos e análises de curvas de temperatura-em tempo real e armazena perfis vastos para operação com-um toque, simplificando tarefas complexas.
Parâmetros de produtos
| Categoria | Especificação |
|---|---|
| Modelo | DH-A2E |
| Potência Total | 5700W |
| Zonas de aquecimento | 3 (Superior: 1200W, Zona Inferior 2: 1200W, Zona 3: 3200W) |
| Fonte de energia | AC220V ±10%, 50/60Hz |
| Controle de temperatura | Circuito-fechado com termopar tipo-K |
| Precisão de temperatura | ±1 grau |
| Precisão de posicionamento | 0,01 mm |
| Máx. Tamanho da placa de circuito impresso | 450x500mm |
| Min. Tamanho da placa de circuito impresso | 10x10mm |
| Tamanho de chip compatível | 2x2mm a 80x80mm |
| Min. Arremesso de Chip | 0,1mm |
| Dimensões (CxLxA) | 600x700x850mm |
| Peso Líquido | 70kg |
Projetado para a oficina profissional:
Além das especificações básicas, o DH{0}}A2E foi desenvolvido para uso profissional diário. Recursos como fluxo de ar ajustável para componentes pequenos, bicos giratórios de 360 graus, acessórios universais, resfriamento rápido e alertas de voz criam um fluxo de trabalho contínuo. É robustoestação de retrabalho smdconstrução, certificação CE e recursos de segurança de emergência garantem uma operação confiável e segura em ambientes exigentes.
Ideal para:Serviços de fabricação de eletrônicos (EMS), centros de reparos de alta{0}}confiabilidade (automotivo, aeroespacial, médico), departamentos de P&D e qualquer operação que exija retrabalho de precisão automatizado e confiável.
Detalhes dos produtos
Nossa empresa
Tecnologia Shenzhen Dinghua: projetada com precisão para o seu sucesso
No mundo da eletrônica avançada, onde a densidade dos componentes aumenta e as tolerâncias diminuem para mícrons, a precisão não é apenas uma vantagem-é um imperativo. A Shenzhen Dinghua Technology foi fundada em 2011 com uma missão clara: equipar os fabricantes e especialistas em reparos com as ferramentas inteligentes necessárias para dominar esta complexidade.
Estamos no cruzamento devisãoeAção. Nosso portfólio de sistemas de inspeção por raios X-de alto{1}}desempenho e estações de retrabalho BGA automatizadas foi projetado para transformar desafios críticos-desde a detecção de defeitos de solda ocultos até a execução de reparos impecáveis de microprocessadores-em processos confiáveis e repetíveis.
O que define a tecnologia Dinghua?
Raízes profundas da indústria:Não vendemos apenas equipamentos; cultivamos experiência. Nossa equipe dedicada de P&D está na vanguarda da tecnologia SMT e NDT, garantindo que nossas soluções nasçam de um profundo entendimento dos desafios-reais de produção e reparos de pisos no mundo real.
A ponte para a inteligência:Somos especializados em criar sinergia. Ao integrar mecânica precisa com sistemas de controle inteligentes e software criterioso, oferecemos mais do que máquinas independentes-que fornecemosfluxos de trabalho conectadosque melhoram a tomada-de decisão e a rastreabilidade.
Parceria além do produto:Nosso compromisso se cristaliza após a instalação. Oferecemos suporte técnico abrangente, assistência a aplicações e atendimento ágil, formando parcerias que visam maximizar seu tempo de atividade operacional e retorno do investimento.
Impulsionados por uma cultura de inovação pragmática e integridade inabalável, estamos empenhados em promover os padrões de qualidade e eficiência na fabricação e reparo de eletrônicos em todo o mundo. Vamos construir juntos o futuro da precisão.
Embalagem e entrega
